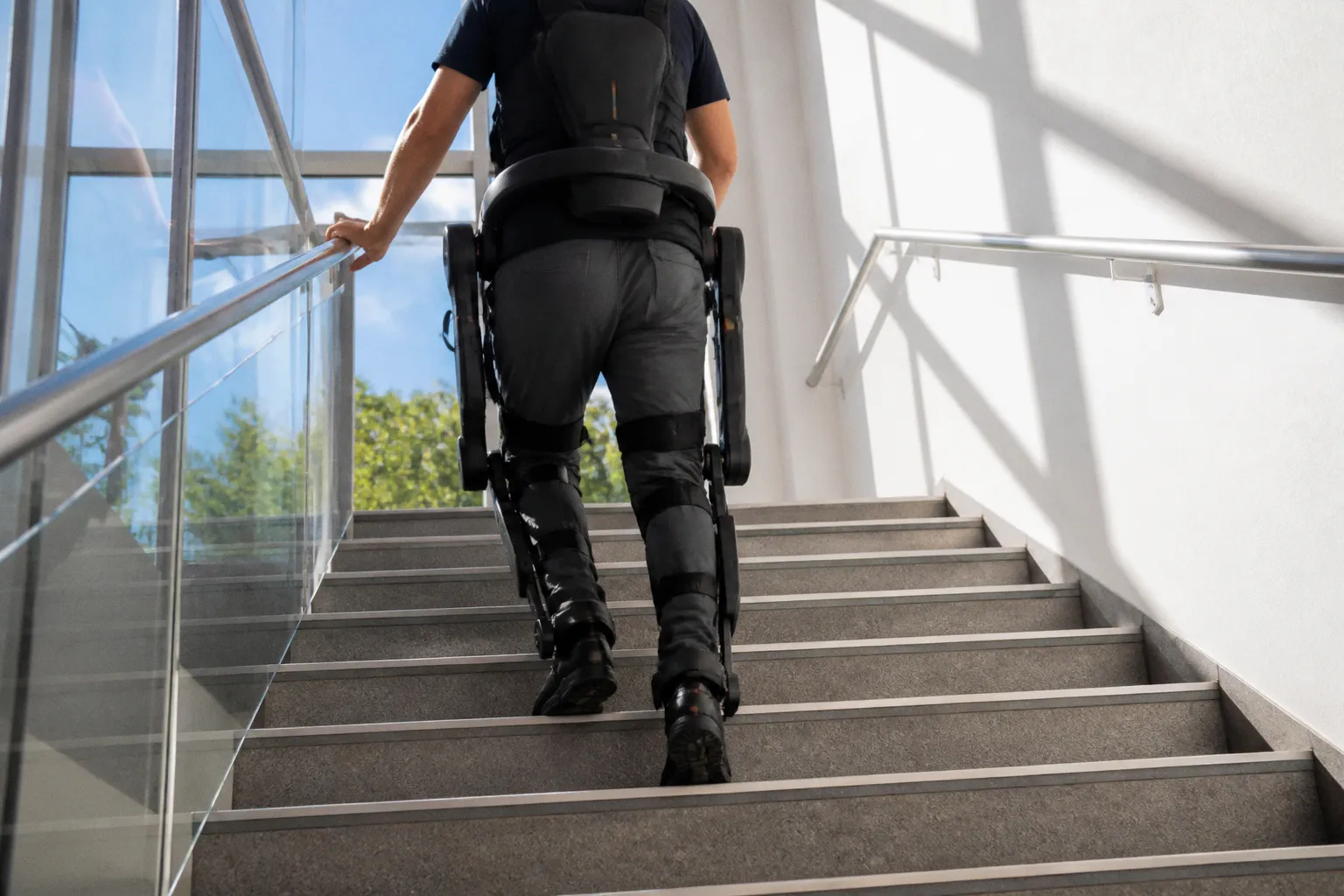

Exoesqueletos de rehabilitación: claves para no equivocarse

Un dispositivo puede ofrecer una autonomía suficiente y, aun así, no ser un producto sanitario, no adaptarse al perfil neurológico del paciente o exigir un nivel de supervisión incompatible con la plantilla disponible.

La selección de exoesqueletos médicos de rehabilitación empieza por una comprobación documental. Después vienen la seguridad biomecánica, la interoperabilidad con el protocolo de fisioterapia, la gestión de la batería y los límites reales de movilidad. El orden no es intercambiable. Analizar primero la potencia del motor o la longitud del paso conduce a decisiones incompletas.

Marco normativo: no todo exoesqueleto es un dispositivo médico

En la Unión Europea, los exoesqueletos destinados a la rehabilitación clínica se encuadran en el Reglamento Europeo de Productos Sanitarios MDR 2017/745. Esta clasificación no es un detalle administrativo. Define el nivel de evaluación exigible antes de incorporar el equipo a un entorno terapéutico.

El reglamento obliga a valorar, entre otros elementos:

• Seguridad biomecánica durante el ciclo de marcha y las transferencias.
• Ergonomía del sistema en contacto con el paciente.
• Fiabilidad estructural de bastidores, articulaciones, anclajes y soportes.
• Gestión de fallos eléctricos, mecánicos y de control.
• Evaluación clínica y seguimiento postcomercialización.
• Trazabilidad del producto, de sus actualizaciones y de sus intervenciones de mantenimiento.

La primera pregunta para una clínica no es cuánto pesa el exoesqueleto ni cuántos motores incorpora. Es otra: ¿qué uso declara el fabricante y bajo qué categoría regulatoria se ha comercializado?

Hay equipos destinados al entrenamiento de una articulación concreta, como la rodilla, que están autocertificados únicamente como máquinas de entrenamiento. No deben presentarse como equipamiento médico sanitario si su documentación no lo acredita. La similitud física entre dos dispositivos no modifica su estatus regulatorio.

Producto sanitario frente a máquina de entrenamiento

La siguiente comparación evita uno de los errores más habituales en la adquisición de tecnología de rehabilitación: confundir una función técnica con una indicación clínica.

El marcado CE debe leerse con precisión. No basta con localizar el símbolo en la carcasa o en una ficha comercial. El centro necesita comprobar a qué categoría corresponde, cuál es el uso previsto y qué población queda cubierta por la documentación.

El caso de HANK, de GOGOA, es relevante porque se convirtió en el primer exoesqueleto de rehabilitación para miembros inferiores desarrollado en Europa en obtener el marcado CE como producto sanitario. La importancia del dato no reside solo en el modelo. Reside en la diferencia entre un equipo diseñado para asistir una función y un producto integrado formalmente en el marco sanitario.

El primer filtro no es tecnológico. Es regulatorio: un exoesqueleto de entrenamiento no se convierte en dispositivo médico por parecerse a uno.

Seguridad biomecánica: el motor no es el sistema completo

Un exoesqueleto de rehabilitación aplica fuerzas sobre el cuerpo. Por tanto, la seguridad no depende exclusivamente de la potencia del actuador. Depende de la alineación entre las articulaciones anatómicas y las articulaciones mecánicas, de la distribución de cargas, del control del movimiento y de la respuesta del sistema ante una incidencia.

La evaluación debe contemplar varios niveles.

Alineación y ajuste anatómico

La cadera, la rodilla y el tobillo no se comportan como bisagras simples. Su eje instantáneo de rotación cambia durante el movimiento. Un exoesqueleto rígido debe aproximarse a esa cinemática sin imponer desplazamientos laterales o fuerzas de cizalla innecesarias.

Los puntos de ajuste tienen que permitir:

• Adaptar la longitud de los segmentos a la anatomía del paciente.
• Mantener estable la posición del pie dentro del sistema.
• Evitar presión localizada sobre prominencias óseas.
• Reducir el desplazamiento relativo entre el bastidor y la extremidad.
• Repetir la configuración entre sesiones con parámetros trazables.

Un ajuste incorrecto puede producir una marcha aparentemente estable y, al mismo tiempo, aumentar la carga sobre una articulación o una zona cutánea. La estabilidad visual no equivale a una interacción biomecánica adecuada.

Gestión de fallos

El equipo debe disponer de una estrategia definida para pérdida de batería, fallo de sensor, interrupción de comunicación interna o error de control. Esa estrategia puede incluir bloqueo mecánico, reducción progresiva de asistencia, detención controlada o transferencia del peso al soporte externo. La respuesta concreta depende del diseño del fabricante.

La clínica debe conocerla antes de utilizar el equipo. El personal no puede improvisar una maniobra de emergencia durante una sesión.

La documentación técnica debería responder, como mínimo, a estas cuestiones:

1. ¿Qué ocurre si el sistema pierde alimentación durante la marcha?

2. ¿Cómo se detiene la asistencia de forma segura?

3. ¿Puede el paciente permanecer erguido sin el accionamiento activo?

4. ¿Qué alarmas distinguen un error de sensor de una batería baja?

5. ¿Qué procedimiento se aplica ante un fallo de fijación o una pérdida de equilibrio?

6. ¿Qué componentes requieren sustitución periódica?

La respuesta debe estar en los manuales y en la formación del operador. Si solo aparece en una demostración comercial, la trazabilidad es insuficiente.

Fiabilidad estructural y mantenimiento

El exoesqueleto trabaja con cargas repetidas. Las articulaciones, correas, almohadillas, conectores y elementos de fijación sufren desgaste. La evaluación de compra tiene que incluir el programa de mantenimiento preventivo y no limitarse al precio inicial.

Un protocolo razonable separa:

• Inspección antes de cada sesión.
• Limpieza y desinfección compatibles con los materiales.
• Revisión periódica de articulaciones y fijaciones.
• Comprobación de sensores y sistemas de carga.
• Registro de incidencias y sustituciones.
• Actualización documentada del software de control, cuando exista.

La tasa de error de un sistema no se analiza solo con el número de fallos críticos. También cuentan los falsos disparos de alarmas, las interrupciones de sesión, los reinicios y la variabilidad entre operadores. Cada evento consume tiempo clínico y altera la sesión de rehabilitación.

Autonomía y operación: tres o cuatro horas no equivalen a una jornada clínica

La autonomía declarada de entre 3 y 4 horas corresponde al uso del dispositivo bajo unas condiciones concretas. No debe interpretarse como una jornada completa de actividad terapéutica. El tiempo real disponible depende de la intensidad de la asistencia, el peso del usuario, la frecuencia de arranques y paradas, el terreno, el estado de la batería y el procedimiento de carga.

Además, una sesión de rehabilitación no consiste únicamente en caminar. Incluye:

• Colocación del arnés o de los soportes.
• Ajuste de longitudes y puntos de contacto.
• Transferencia del paciente.
• Calibración del sistema.
• Pruebas de equilibrio.
• Intervalos de descanso.
• Retirada y limpieza.
• Registro clínico de la sesión.

Por este motivo, la planificación debe trabajar con autonomía útil, no con la cifra máxima de catálogo.

Carga, rotación y disponibilidad

Un centro con una única batería puede quedar condicionado por una recarga incompleta o por una sesión prolongada. La dirección técnica debe determinar si el sistema permite baterías intercambiables, cuánto dura el ciclo de carga y qué condiciones exige el fabricante para conservar la capacidad.

La escalabilidad operativa depende de variables concretas:

• Número de pacientes por jornada.
• Duración media de la preparación.
• Tiempo de limpieza entre usuarios.
• Disponibilidad de baterías adicionales.
• Personal formado por turno.
• Espacio de almacenamiento y carga.
• Acceso a soporte técnico.
• Tiempo de respuesta ante una avería.

La autonomía también condiciona el tipo de programa. Un equipo utilizado para sesiones cortas y muy estructuradas tiene un perfil distinto del empleado en circuitos prolongados de marcha. La misma batería puede ser suficiente en el primer caso e insuficiente en el segundo.

Exoesqueleto activo y pasivo

Los exoesqueletos activos incorporan sistemas de accionamiento que generan asistencia. Los pasivos utilizan elementos mecánicos, como estructuras de soporte o mecanismos de compensación, sin producir el mismo nivel de movimiento motorizado. La diferencia afecta a la indicación, al mantenimiento, a la autonomía y al tipo de tarea que puede ejecutarse.

Esta clasificación no sustituye a la evaluación regulatoria. Un dispositivo activo no es automáticamente más adecuado. Aporta capacidad de control, pero también añade latencia de sensores, dependencia de la batería, complejidad de mantenimiento y requisitos de formación.

Movilidad real: la ficha técnica no elimina las limitaciones del entorno

La mayoría de los exoesqueletos robóticos portátiles de marcha no están aprobados para subir escaleras. Muchos requieren muletas o andador y la presencia de un terapeuta o acompañante capacitado. Esta condición debe integrarse en el diseño del espacio y en el protocolo de cada sesión.

No basta con que el dispositivo permita avanzar en una superficie plana. La clínica debe definir dónde puede utilizarse y dónde debe detenerse.

Superficies y transferencias

La movilidad segura suele evaluarse inicialmente en un entorno controlado. Después se determina si el sistema puede utilizarse en otras superficies autorizadas por el fabricante. Las irregularidades del suelo, los cambios de pendiente, los umbrales y los espacios estrechos introducen variables adicionales.

Las transferencias entre silla y posición erguida son especialmente críticas. Exigen coordinación entre el paciente, el terapeuta y el propio equipo. El exoesqueleto debe permanecer estable durante el cambio de carga. La configuración de las correas y del soporte debe impedir que el paciente se deslice o pierda alineación.

Un protocolo de implantación debería establecer:

1. Zona de preparación despejada.

2. Punto de anclaje o apoyo para la transferencia.

3. Número mínimo de profesionales durante las primeras sesiones.

4. Ayudas externas permitidas.

5. Distancia máxima de marcha por sesión.

6. Procedimiento de parada ante fatiga, dolor o pérdida de control.

7. Registro de incidencias durante el recorrido.

La exigencia de muletas o andador no es un accesorio menor. Modifica la carga de trabajo del terapeuta, el ancho de paso necesario y la capacidad del paciente para utilizar las extremidades superiores.

Escaleras y terrenos irregulares

La ausencia de aprobación para escaleras debe tratarse como una restricción operativa absoluta. No debe compensarse con experiencia del operador ni con una prueba informal. Si el fabricante no declara esa función dentro del uso previsto, el circuito clínico debe excluirla.

Lo mismo ocurre con terrenos irregulares. Una demostración en una superficie lisa no acredita el funcionamiento sobre baldosas con juntas, rampas, zonas exteriores o pavimentos con cambios de nivel. La interoperabilidad aquí no es digital. Es física: el dispositivo, el entorno y el protocolo deben funcionar como una única unidad operacional.

Supervisión clínica: el exoesqueleto no sustituye al fisioterapeuta

El exoesqueleto aplica asistencia. No realiza por sí solo la valoración neurológica, la selección del paciente, la progresión de cargas ni la interpretación del rendimiento. La intervención sigue dependiendo del equipo clínico.

La supervisión tiene tres funciones.

Selección del paciente

El centro debe relacionar el perfil del paciente con las capacidades documentadas del dispositivo. Se analizan, entre otros factores, el nivel de afectación motora, la capacidad de tolerar la posición erguida, el control del tronco, la fuerza residual, la sensibilidad, el rango articular y la capacidad para seguir instrucciones.

No debe usarse una indicación general como sustituto de esta evaluación. El hecho de que un modelo esté autorizado para una determinada lesión medular no significa que todos los pacientes de ese grupo puedan utilizarlo con la misma configuración.

Control durante la sesión

El terapeuta observa la alineación, la respuesta del paciente, la estabilidad y la fatiga. También controla la interacción con muletas o andador. El software puede mostrar parámetros de asistencia, pero la pantalla no reemplaza la observación clínica.

La sesión debe interrumpirse si aparecen signos de intolerancia, dolor no previsto, presión cutánea, pérdida de equilibrio, fallo de fijación o comportamiento irregular del sistema. La información se registra para decidir si procede modificar la configuración, reducir la asistencia o suspender el uso.

Progresión y trazabilidad

Una rehabilitación basada en exoesqueleto necesita variables repetibles. La clínica puede registrar:

• Tiempo efectivo de marcha.
• Número de pasos o ciclos, si el dispositivo lo mide.
• Nivel de asistencia por articulación.
• Longitud del paso configurada.
• Pausas y causas de interrupción.
• Uso de ayudas externas.
• Incidencias técnicas.
• Tolerancia del paciente.
• Observaciones del terapeuta.

El objetivo no es acumular datos sin propósito. Es distinguir una mejora de rendimiento del dispositivo de una mejora funcional del paciente. Si el sistema aporta más asistencia, el paciente puede completar una tarea con menos esfuerzo. Eso no demuestra por sí solo una recuperación motora equivalente.

Precisión del paso y adaptación neurológica

La longitud del paso es un parámetro de control con impacto directo en la dificultad de la tarea. Un incremento demasiado amplio puede alterar el equilibrio o aumentar la exigencia física. Un paso excesivamente corto puede limitar la transferencia de peso y reducir la utilidad del entrenamiento.

Algunos modelos avanzados permiten ajustar la longitud del paso en incrementos del 5%. Atalante X, por ejemplo, incorpora esta posibilidad y dispone de aprobación de la FDA para lesiones medulares desde el nivel cervical C4 hasta el lumbar L4. Estos datos describen capacidades concretas del modelo. No deben generalizarse a todos los exoesqueletos médicos.

El ajuste debe realizarse de forma secuencial:

1. Establecer una configuración inicial compatible con el estado funcional del paciente.

2. Verificar la alineación y la estabilidad con el soporte externo indicado.

3. Observar la respuesta durante varios ciclos de marcha.

4. Registrar fatiga, compensaciones y necesidad de intervención manual.

5. Modificar un parámetro cada vez.

6. Comparar el resultado con sesiones anteriores.

7. Detener la progresión si la variabilidad aumenta o el control empeora.

La optimización no consiste en aumentar la longitud del paso hasta alcanzar el máximo disponible. Consiste en encontrar una configuración que permita una ejecución estable y clínicamente útil.

Latencia, sensores y control

En los exoesqueletos activos, la latencia entre la detección de la intención de movimiento y la aplicación de la asistencia afecta a la naturalidad del ciclo. Una latencia elevada puede generar retrasos, desajustes y correcciones manuales. Una detección demasiado sensible puede provocar activaciones no deseadas.

El equipo técnico debe revisar:

• Tipo y ubicación de los sensores.
• Frecuencia de actualización del control.
• Tiempo de respuesta ante cambios de fase.
• Gestión de señales contradictorias.
• Comportamiento ante pérdida de señal.
• Posibilidad de actualizar parámetros sin alterar la configuración clínica.
• Registro de errores y eventos de control.

No siempre existe una cifra pública comparable entre fabricantes. En ese caso, la clínica debe exigir una demostración documentada y evaluar el comportamiento en escenarios definidos. Las etiquetas como preciso, inteligente o adaptativo no sustituyen a la métrica de rendimiento.

La mejor configuración no es la que produce más pasos. Es la que mantiene control, repetibilidad y trazabilidad sin aumentar el riesgo operativo.

Comparativa de exoesqueletos médicos: cómo leer los modelos sin confundir funciones

Una comparativa de exoesqueletos médicos debe separar tres categorías de información: regulación, capacidad funcional y operación. Mezclarlas produce conclusiones erróneas.

El marcado CE responde a una cuestión de conformidad. La autonomía responde a una cuestión energética. La longitud del paso responde a una cuestión de control. Ninguno de estos parámetros, por separado, determina la adecuación clínica.

Para ordenar la evaluación, el centro puede utilizar esta secuencia:

1. Confirmar el uso previsto

La documentación debe especificar si el equipo está diseñado para rehabilitación clínica, entrenamiento, asistencia a la marcha u otra finalidad. La indicación no puede deducirse de fotografías, vídeos o demostraciones.

2. Verificar la certificación sanitaria

Debe revisarse el marcado CE aplicable, el fabricante responsable, la declaración correspondiente y la documentación de evaluación. La certificación tiene que coincidir con el uso previsto que la clínica pretende realizar.

3. Clasificar el tipo de asistencia

Se determina si el sistema es activo, pasivo o híbrido. Después se identifica qué articulaciones reciben asistencia, en qué fases del movimiento y con qué límites.

4. Medir la carga operativa

Se calcula el tiempo necesario para preparar al paciente, ejecutar la sesión, limpiar el equipo y documentar el resultado. También se analiza el número de profesionales requeridos.

5. Validar el entorno

El recorrido debe ser compatible con las restricciones del dispositivo. Si requiere muletas o andador, el espacio debe permitir su uso. Si no está aprobado para escaleras, el circuito no puede incluirlas.

6. Revisar el mantenimiento

La clínica necesita un calendario de inspección, repuestos disponibles, soporte técnico y procedimiento de parada. La indisponibilidad del equipo también es un coste operativo, aunque no figure en el precio de adquisición.

7. Definir indicadores de rendimiento

Los indicadores deben relacionarse con el objetivo terapéutico. El número de pasos puede ser útil, pero no es suficiente. También se necesitan datos sobre tolerancia, asistencia requerida, interrupciones y consistencia entre sesiones.

Errores frecuentes en la implantación

La mayoría de los problemas no aparecen durante la demostración inicial. Aparecen cuando el dispositivo entra en la rutina diaria y se enfrenta a pacientes distintos, turnos diferentes y limitaciones de espacio.

Los fallos más comunes son los siguientes:

• Comprar por la autonomía máxima. La cifra de 3 o 4 horas no incorpora necesariamente preparación, pausas, limpieza ni pérdidas de capacidad de la batería.
• Confundir marcado CE con validez universal. La certificación está vinculada a un uso y a una documentación concretos.
• Suponer que todos los modelos permiten escaleras. La mayoría de los exoesqueletos portátiles de marcha no están aprobados para esa función.
• Reducir la supervisión tras las primeras sesiones. La familiaridad del operador no elimina la necesidad de vigilancia clínica.
• Ignorar las ayudas externas. Muletas y andador pueden formar parte obligatoria del uso, no ser elementos opcionales.
• Usar una máquina de entrenamiento como producto sanitario. La finalidad declarada y la certificación determinan la categoría.
• Modificar varios parámetros a la vez. Si cambian simultáneamente la asistencia, la velocidad y la longitud del paso, el resultado deja de ser interpretable.
• No registrar los errores menores. Las interrupciones, reinicios y falsas alarmas anticipan problemas de disponibilidad y de fiabilidad.
• Evaluar solo al paciente. También hay que evaluar al operador, al entorno y al flujo de trabajo.
• Extrapolar el resultado de un modelo a toda la categoría. Las capacidades de Atalante X o HANK no representan automáticamente las de otros equipos.

La implantación exige una fase de validación interna. Primero se comprueba el funcionamiento con el personal formado. Después se prueba el circuito de preparación, marcha, parada y retirada. Solo entonces se incorpora a un programa clínico regular.

Qué debe incluir el expediente técnico de la clínica

Antes de formalizar la compra, el centro debería reunir un expediente operativo único. La información dispersa entre el comercial, el manual y el servicio técnico dificulta la auditoría posterior.

El expediente debe incluir:

• Identificación exacta del modelo y de sus versiones.
• Uso previsto y población autorizada.
• Estado regulatorio y documentación del marcado CE.
• Contraindicaciones y restricciones de movilidad.
• Autonomía declarada y condiciones de medición.
• Tiempo y método de carga.
• Procedimiento de limpieza y desinfección.
• Plan de mantenimiento preventivo.
• Lista de componentes sustituibles.
• Protocolo de fallo y parada segura.
• Requisitos de formación del personal.
• Registro de actualizaciones del sistema.
• Formulario de incidencias.
• Criterios internos para iniciar, modificar o suspender una sesión.

Este expediente mejora la interoperabilidad entre ingeniería clínica, fisioterapia, compras y dirección médica. Cada área evalúa una parte distinta del problema. La decisión final solo es sólida cuando todas las partes comparten la misma definición de uso.

Conclusión

Los exoesqueletos de rehabilitación no deben seleccionarse por la apariencia del sistema ni por el número de funciones anunciadas. La evaluación correcta empieza por el MDR 2017/745 y continúa con la certificación sanitaria, la seguridad biomecánica, la autonomía útil, las ayudas externas y el protocolo de supervisión.

Un exoesqueleto de marcha para clínicas debe encajar en un circuito real. Debe poder prepararse, utilizarse, detenerse, limpiarse y mantenerse con los recursos disponibles. Si requiere muletas, terapeuta y superficie plana, esas condiciones forman parte del producto desde el punto de vista operativo.

La tecnología aporta valor cuando mejora la repetibilidad de la rehabilitación sin ocultar sus límites. La decisión rigurosa no busca el equipo con más prestaciones. Busca el sistema cuya regulación, rendimiento y carga de trabajo puedan demostrarse sesión tras sesión.
