Pérdida de precisión en robots quirúrgicos: soluciones

Una medición obtenida durante la validación del equipo describe el comportamiento del robot en unas condiciones concretas: una determinada temperatura, una configuración cinemática, una carga, un instrumento y un estado de calibración. No convierte la precisión en una propiedad inmutable.

La deriva de precisión en robots quirúrgicos es el desplazamiento progresivo entre la posición que el sistema calcula y la posición que realmente alcanza el instrumento. Puede estar relacionada con la geometría del mecanismo, la temperatura, la fricción, las holguras, la carga o el desgaste de sensores y transmisiones. El cirujano no observa directamente cada una de esas variables. Percibe sus consecuencias cuando la punta del instrumento no coincide exactamente con la referencia anatómica que aparece en la consola o en las imágenes del campo quirúrgico.

La repetibilidad no es precisión. Un brazo puede repetir un movimiento con gran consistencia y, aun así, mantener un error respecto al objetivo absoluto si la cadena cinemática se ha desplazado desde la última calibración. Confundir ambas magnitudes es un error conceptual con consecuencias prácticas.

Anatomía del error: factores deterministas y estocásticos

La pérdida de exactitud posicional no responde a una sola causa. Antes de buscar una solución conviene separar los mecanismos que producen el error, porque no se corrige de la misma manera una desviación geométrica que una variación térmica o una lectura inestable de los encoders.

Los factores deterministas están vinculados a la propia arquitectura del brazo. Aquí entran las longitudes y orientaciones de los eslabones, la rigidez de la estructura, la precisión de las articulaciones, las tolerancias de fabricación y los llamados offsets articulares. Son parámetros que pueden modelarse y estimarse mediante una calibración cinemática. En condiciones controladas, el modelo matemático del robot permite relacionar el movimiento de cada articulación con la posición final del instrumento.

El inconveniente es que esos parámetros no se mantienen completamente al margen del uso. La carga aplicada sobre el brazo, la postura elegida, el peso del instrumental o la forma en que se fija el sistema pueden modificar el comportamiento que se había medido durante la puesta a punto. La estructura no responde igual cuando trabaja en una posición cercana a su configuración más rígida que cuando extiende varios eslabones y concentra el esfuerzo en el extremo.

Los factores estocásticos son más difíciles de anticipar porque introducen variabilidad entre un movimiento y el siguiente. La fricción puede cambiar con la temperatura y con el estado de lubricación. Una holgura de engranajes —el conocido backlash— puede manifestarse de forma distinta según el sentido del movimiento. Los sensores pueden degradarse y transmitir una lectura que sigue siendo plausible para el controlador, pero que ya no representa con suficiente fidelidad la posición física de la articulación.

La temperatura merece una atención particular. Los motores, las reductoras y los frenos generan calor durante el funcionamiento. Ese calor se propaga por la estructura y modifica ligeramente las dimensiones de los componentes. El efecto puede parecer pequeño en cada pieza, pero se acumula a lo largo de una cadena de articulaciones. Además, el quirófano no es un laboratorio aislado: hay cambios ambientales, pausas, desplazamientos del equipo y diferencias entre el estado de reposo y el de trabajo.

La tabla no describe compartimentos estancos. En un brazo robótico quirúrgico descalibrado, un error geométrico puede combinarse con una holgura mecánica y con una variación térmica. Por eso la primera tarea no consiste en recalibrar a ciegas, sino en determinar qué parte del problema pertenece al modelo, cuál al hardware y cuál al modo de uso.

El desafío del RCM: cómo se amplifican las desviaciones

Muchos sistemas quirúrgicos trabajan alrededor de un Centro de Movimiento Remoto (RCM). Es un punto virtual o mecánico que debe permanecer alineado con la zona de acceso al paciente, de manera que el instrumental pueda pivotar alrededor de la incisión sin ejercer movimientos laterales indebidos sobre ella. Esta restricción es una de las claves de la arquitectura de los robots quirúrgicos, pero también hace más exigente el control de la cadena cinemática.

Cuando varios eslabones se sitúan entre la base y el instrumento, cada pequeña incertidumbre contribuye a la posición final. No se trata de sumar errores de forma mecánica en todos los casos: la orientación de las articulaciones, la postura del brazo y la dirección del movimiento determinan cuánto pesa cada desviación. Una misma holgura puede tener un efecto limitado en una configuración y resultar más visible en otra con el brazo extendido o cerca de un límite de movimiento.

El RCM introduce además una relación delicada entre posición y orientación. El controlador no solo debe llevar la punta al lugar previsto; tiene que conservar el pivote en el acceso y mantener una orientación compatible con la trayectoria quirúrgica. Si el modelo cinemático contiene un parámetro incorrecto, la desviación puede aparecer como un error de orientación, como una traslación de la punta o como una combinación de ambos fenómenos.

El error de posicionamiento en cirugía robótica debe analizarse, por tanto, en el extremo del instrumento y no únicamente en cada articulación. Medir una articulación de forma aislada puede revelar dónde empieza la anomalía, pero no siempre permite saber qué impacto tendrá sobre el tejido o sobre la relación entre la herramienta y la anatomía. La metrología útil es la que conecta el comportamiento interno del brazo con la posición que importa durante la intervención.

También conviene distinguir entre una desviación estática y un error dependiente de la trayectoria. La primera puede detectarse al colocar el instrumento en varios puntos de referencia. La segunda aparece cuando el brazo cambia de sentido, acelera, se aproxima a una postura determinada o trabaja con una carga concreta. Un protocolo que solo comprueba posiciones finales puede pasar por alto un problema que se manifiesta durante el movimiento.

Configuración y control de la trayectoria

La elección de la configuración no sustituye a la calibración, pero puede reducir la exposición a las posturas menos favorables. En la preparación del sistema tiene sentido valorar:

• la longitud y el peso del instrumento empleado;
• la distancia entre la base del brazo y el punto de acceso;
• la extensión de los eslabones durante la parte más exigente de la trayectoria;
• la cercanía a los límites articulares;
• la posibilidad de que varios brazos interfieran entre sí;
• la estabilidad de la fijación y del carro durante el procedimiento.

No existe una postura universalmente óptima para todas las plataformas. La configuración debe respetar las instrucciones del fabricante y el procedimiento validado por el centro. Lo importante es no asumir que cualquier postura que el software permita ofrece el mismo margen de precisión.

El error no vive siempre en una articulación concreta. A veces aparece en la relación entre la postura, la carga, la trayectoria y el modelo que interpreta el movimiento.

Calibración cinemática avanzada y seguimiento láser

Si una parte del problema es geométrica, la medición también debe ser geométrica. La calibración cinemática busca identificar la diferencia entre el modelo ideal del robot y el comportamiento real de su cadena de movimiento. Para hacerlo hace falta llevar el instrumento a posiciones y orientaciones conocidas, registrar la respuesta y ajustar los parámetros que describen el mecanismo.

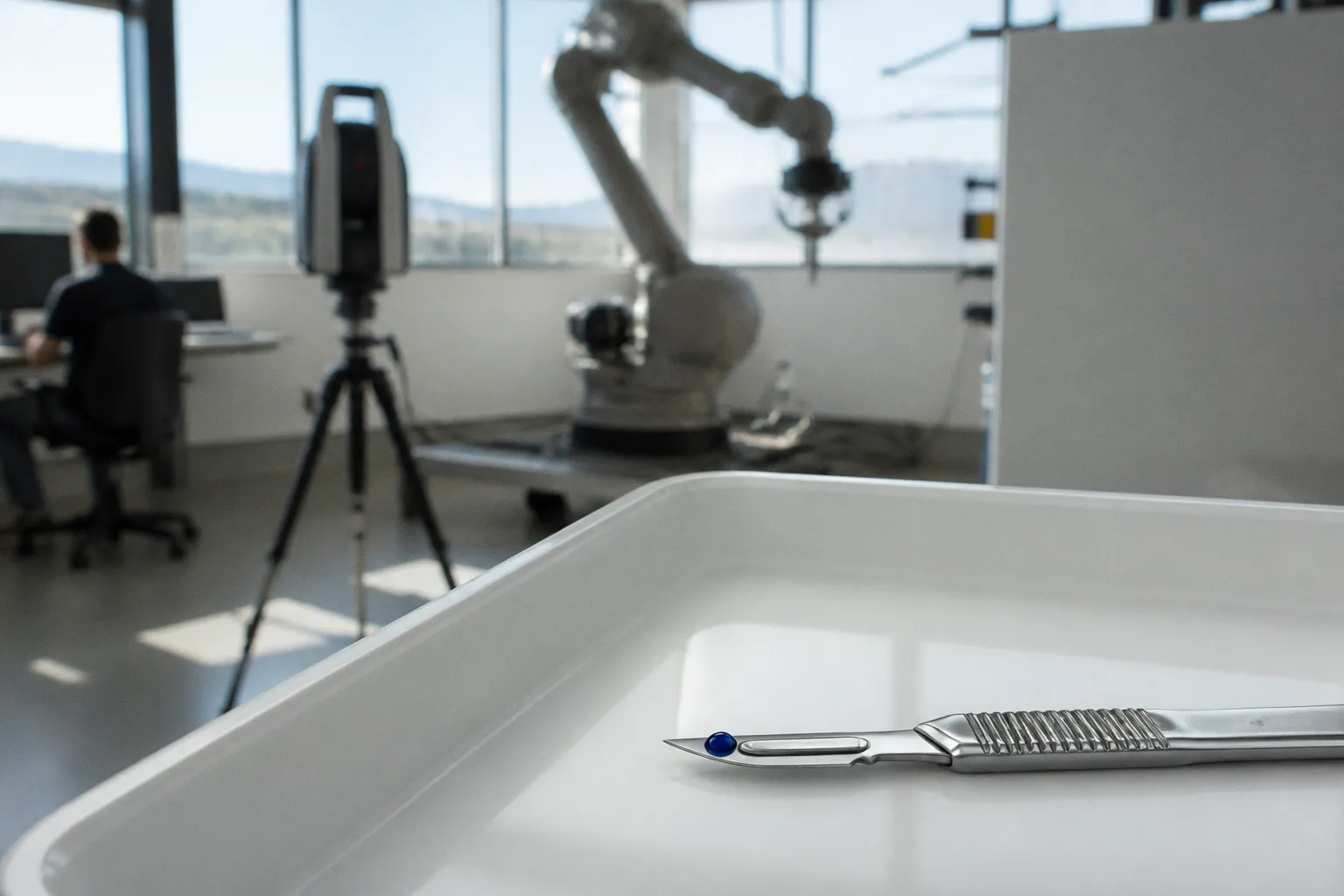

Los sistemas de seguimiento óptico, entre ellos los equipos de medición láser, pueden utilizarse para este propósito. Un reflector o un elemento de referencia se fija temporalmente al extremo del brazo y el sistema registra su posición en el espacio. Esas mediciones se comparan con las coordenadas calculadas por el controlador. A partir de la discrepancia, un algoritmo puede estimar parámetros como las longitudes efectivas de los eslabones, los desplazamientos de las articulaciones o determinadas deformaciones del conjunto.

La ventaja del seguimiento láser es que ofrece una referencia externa al propio robot. Los encoders informan de lo que creen que ha ocurrido dentro de las articulaciones; un sistema metrológico independiente permite comprobar qué posición ha alcanzado realmente el extremo del instrumento. Esa diferencia es esencial cuando se sospecha que el problema está precisamente en la cadena de sensores o en el modelo interno.

No obstante, la calibración con laser tracker exige condiciones que no siempre están disponibles en un entorno clínico. Requiere espacio, montaje, preparación, una secuencia de movimientos y personal capaz de interpretar los datos. La medición también depende de la estabilidad del entorno, de la correcta instalación del reflector y de la trazabilidad del procedimiento. No es una operación que deba improvisarse entre dos intervenciones ni una garantía automática de exactitud durante toda la jornada.

La literatura técnica ha estudiado este enfoque en distintos robots y configuraciones, especialmente para la identificación de parámetros de modelos de cadena abierta. Es una herramienta valiosa para investigación, validación, puesta a punto y diagnóstico. Pero que un método sea sólido en el laboratorio no permite presentarlo como un estándar general de uso en quirófanos. La disponibilidad, el protocolo y la responsabilidad de la medición dependen de cada plataforma y de cada centro.

Tres precauciones son especialmente importantes:

1. Separar la calibración del diagnóstico mecánico. Si existe una holgura anómala, una pieza dañada o un sensor defectuoso, ajustar el modelo puede ocultar temporalmente el síntoma sin resolver la causa.

2. Registrar las condiciones de la medición. Temperatura, carga, instrumento, postura y fijación influyen en el resultado. Sin ese contexto, comparar dos calibraciones puede llevar a conclusiones equivocadas.

3. Verificar después de calibrar. El conjunto debe someterse a una comprobación independiente y a las pruebas previstas por el fabricante antes de volver a utilizarse en un entorno clínico.

La recalibración de brazos robóticos médicos no es una ceremonia administrativa. Es una medición con hipótesis, condiciones y límites. Cuando la desviación cambia con la postura, la temperatura o la dirección del movimiento, el informe debe mostrarlo; de lo contrario, una única cifra puede ofrecer una seguridad exagerada.

Visión artificial y aprendizaje visuomotor en bucle cerrado

La calibración periódica corrige el modelo en momentos determinados. La visión artificial plantea otra posibilidad: observar el entorno y utilizar esa información para detectar si el movimiento ejecutado coincide con el previsto. En lugar de confiar únicamente en la cinemática interna, el sistema incorpora una referencia externa basada en imágenes.

En una configuración Eye-in-Hand, la cámara se encuentra en el propio instrumento o muy cerca de él. Su campo de visión acompaña al extremo del brazo y puede proporcionar información directa sobre el área de trabajo. En una configuración Eye-to-Hand, la cámara permanece fuera del instrumento y observa el brazo, el campo quirúrgico o ambos desde una posición fija. Cada arquitectura tiene ventajas y limitaciones relacionadas con la oclusión, la iluminación, la profundidad, la calibración y la estabilidad de la escena.

La visión no elimina por sí sola el problema. Una imagen quirúrgica puede contener sangre, humo, reflejos, instrumentos que se cruzan o tejidos que se deforman. El sistema debe distinguir entre un cambio real de la anatomía, un desplazamiento de la cámara y un error del brazo. Además, la referencia visual puede perderse justo cuando la situación resulta más compleja.

Por eso el concepto importante es el bucle cerrado. El robot ejecuta una acción, los sensores y las cámaras observan el resultado, el sistema compara lo observado con lo esperado y, si procede, modifica la trayectoria o solicita una intervención. La diferencia frente a un sistema en bucle abierto es que el movimiento no se considera correcto solo porque el controlador haya enviado la orden prevista.

Los modelos de aprendizaje visuomotor pueden contribuir a esa comparación. En términos sencillos, intentan relacionar la orden del robot con el cambio visible en el campo quirúrgico. Con suficiente validación, esa relación puede servir para detectar incoherencias entre la posición calculada y la posición estimada a partir de la imagen. También puede ayudar a combinar señales de encoders, cámaras y unidades inerciales cuando una de ellas deja de ser plenamente fiable.

Pero hay que mantener la prudencia. Un modelo que funciona bien en un conjunto de imágenes no está automáticamente preparado para gobernar un instrumento cerca de estructuras delicadas. La variabilidad anatómica, las condiciones de iluminación y los cambios de instrumental obligan a validar el sistema en escenarios representativos. La supervisión del equipo clínico y los mecanismos de parada siguen siendo parte central de la arquitectura.

La visión artificial resulta especialmente interesante como capa de comprobación, no como sustituto indiscriminado de la metrología y del mantenimiento. Puede señalar que la predicción cinemática ya no coincide con la imagen, pero no siempre puede explicar si la causa es una holgura, una fijación deficiente, una obstrucción o un sensor degradado. La detección y la reparación son problemas distintos.

Cómo abordar una discrepancia entre modelo e imagen

Cuando aparece una diferencia entre la trayectoria programada y la posición visualizada, el orden de actuación importa:

1. Pausar el movimiento y conservar el estado del sistema. Reiniciar sin registrar la incidencia puede borrar información útil para el diagnóstico.

2. Comprobar la cámara y la referencia visual. La oclusión, el movimiento del soporte o un cambio de iluminación pueden generar una falsa deriva.

3. Comparar las lecturas internas del robot. La posición de los encoders, la orientación estimada y las alarmas del sistema ayudan a acotar el origen.

4. Revisar la fijación y el instrumental. Un elemento mal montado puede desplazar la referencia sin que exista un fallo en el brazo.

5. Escalar el problema según el protocolo del centro y del fabricante. La decisión de recalibrar, retirar el equipo o continuar no debe basarse en una intuición aislada.

Este procedimiento no convierte la visión artificial en una garantía, pero sí evita que una discrepancia se interprete como un simple error de imagen. En cirugía robótica, la discrepancia entre dos fuentes de información es un dato que merece una respuesta sistemática.

Hacia arquitecturas modulares: menos complejidad, no menos exigencia

La deriva también se combate desde el diseño. Una cadena con menos masa móvil, menos eslabones y una distribución más racional de los actuadores puede resultar más sencilla de modelar y de mantener. Eso no significa que un robot con menos componentes sea automáticamente más preciso. Significa que ofrece menos relaciones mecánicas que caracterizar y, potencialmente, menos puntos donde se acumule la incertidumbre.

Las arquitecturas modulares y abiertas intentan separar funciones que en los sistemas monolíticos suelen estar más integradas. En teoría, esta separación facilita la actualización de determinados subsistemas, la adaptación a distintos instrumentos y el análisis de fallos. En la práctica, la utilidad de la modularidad depende de cómo se haya diseñado la plataforma, de qué piezas estén homologadas y de qué intervenciones autorice el fabricante.

No conviene convertir la palabra «modular» en una promesa de mantenimiento universal. Que un sistema esté compuesto por módulos no implica que cualquier centro pueda desmontar un brazo, sustituir un eslabón y devolverlo al quirófano sin una recalibración específica. La sustitución de un componente puede alterar la geometría, la rigidez, la identificación del conjunto y los parámetros de seguridad. En muchos casos será necesario que intervenga el servicio técnico autorizado o que se realicen pruebas metrológicas antes de poner el equipo de nuevo en servicio.

Esto es especialmente relevante al comparar una plataforma conocida, como un sistema da Vinci, con propuestas de arquitectura diferente. La pregunta no debería ser solo cuántos brazos tiene el robot o qué grado de libertad anuncia la ficha técnica. También hay que saber cómo se verifica la posición, qué herramientas de diagnóstico ofrece, qué margen de intervención tiene el hospital y qué documentación acompaña a una reparación.

La modularidad puede aportar eficiencia operativa, pero no debe confundirse con la posibilidad de reparar cualquier elemento de forma inmediata. Su valor está en que puede facilitar una evolución más gradual de la plataforma, simplificar determinados procesos de servicio y hacer más visible la relación entre cada subsistema y el comportamiento final. Todo ello debe demostrarse en el contexto concreto de la plataforma, no deducirse únicamente de su nombre comercial.

Qué debería medir un protocolo de control

Un programa de control de precisión no puede reducirse a una revisión ocasional cuando alguien nota que el instrumento llega tarde o se comporta de forma extraña. La deriva suele ser gradual y puede mantenerse dentro de los límites previstos durante un tiempo antes de convertirse en una incidencia evidente. El protocolo debe combinar prevención, medición y trazabilidad.

Conviene registrar, como mínimo:

• la fecha y las condiciones de cada calibración;
• la configuración del brazo y el instrumental utilizado;
• los resultados de las pruebas de posición y orientación;
• las incidencias relacionadas con temperatura, fijación, colisiones o movimientos anómalos;
• las sustituciones de sensores, reductoras, cables y elementos de transmisión;
• las pruebas realizadas después de una reparación o actualización;
• el criterio utilizado para autorizar la vuelta al servicio.

La trazabilidad permite distinguir una deriva del sistema de un error de montaje o de un cambio en el procedimiento. También evita que el personal trabaje con una cifra de precisión aislada, sin saber cuándo se obtuvo ni bajo qué condiciones. Una medición antigua puede seguir siendo útil como referencia histórica, pero no debe presentarse como una descripción permanente del robot.

Cuando se analiza la posición del extremo, es recomendable observar varias posturas y sentidos de movimiento. Una prueba demasiado simple puede mostrar que el brazo alcanza correctamente un punto y no revelar que se desvía al aproximarse desde otra dirección. Del mismo modo, una medición sin carga puede no representar el comportamiento con el instrumental instalado.

La inteligencia artificial puede ayudar a encontrar patrones en ese historial: cambios que aparecen tras determinados ciclos de uso, desviaciones que coinciden con el calentamiento o discrepancias entre sensores. Su papel más sensato, al menos mientras se valida cada aplicación, es apoyar el diagnóstico y priorizar revisiones. La decisión de retirar un equipo o modificar una trayectoria exige criterios verificables y responsabilidades claramente asignadas.

Posición: la precisión se mantiene, no se compra

La precisión de un robot quirúrgico no es una propiedad que se adquiere una vez y queda resuelta con la compra del sistema. Es el resultado de una cadena: diseño mecánico, calibración, sensores, software, configuración, mantenimiento y condiciones reales de uso. Si falla uno de esos eslabones, la cifra de la ficha técnica deja de explicar por sí sola lo que ocurre en el extremo del instrumento.

La calibración óptica puede aportar una referencia externa muy valiosa. La visión artificial puede detectar discrepancias durante el movimiento. El aprendizaje visuomotor puede ayudar a cerrar el circuito entre la orden, la observación y la corrección. Las arquitecturas modulares pueden hacer más manejable la evolución de algunos sistemas. Ninguna de estas soluciones elimina la necesidad de verificar el hardware, documentar las intervenciones y respetar los límites de uso establecidos.

Para quien tenga que evaluar un sistema o revisar un incidente, hay tres preguntas más útiles que una promesa genérica de precisión:

• ¿Cómo se mide la posición real del instrumento y con qué referencia independiente?
• ¿Qué ocurre cuando el comportamiento cambia con la postura, la temperatura o el sentido del movimiento?
• ¿Qué procedimiento se sigue después de una reparación, una actualización o una discrepancia durante una intervención?

En el caso de querer corregir la deriva en un robot da Vinci, por ejemplo, no basta con aplicar una recalibración genérica tomada de otro equipo. Hay que seguir la documentación específica de la plataforma, comprobar el estado del instrumental, registrar la incidencia y recurrir al servicio autorizado cuando el diagnóstico exceda las tareas previstas para el centro. La marca no cambia la física del problema, pero sí cambia el procedimiento válido para abordarlo.

El objetivo tampoco es perseguir una cifra ideal en abstracto. Es conocer el margen de error en las condiciones en las que el robot va a trabajar, saber cómo se detecta una desviación y evitar que una anomalía se convierta en una sorpresa durante la cirugía. La precisión se conserva con mediciones repetibles, mantenimiento documentado y una interpretación honesta de los límites del sistema.

La deriva de precisión en robots quirúrgicos no es un argumento contra la robótica médica. Es una razón para dejar de tratar la precisión como un atributo publicitario aislado. Un robot puede ser extraordinariamente capaz y seguir necesitando calibración, verificación y vigilancia. En quirófano, esa diferencia no es un matiz: es la distancia entre confiar en el modelo y saber que el instrumento está donde el sistema afirma que está.
